科力德手推式洗地機面板采用智能化控制系統，能夠?qū)崿F(xiàn)低電壓保護，污水報警，電瓶電壓測量，自動斷電等功能，使用時間長了以后難免會出現問題，我們要能準確的判斷和解決問題，下面就為大家介紹線路板的接線方式和接線原理。

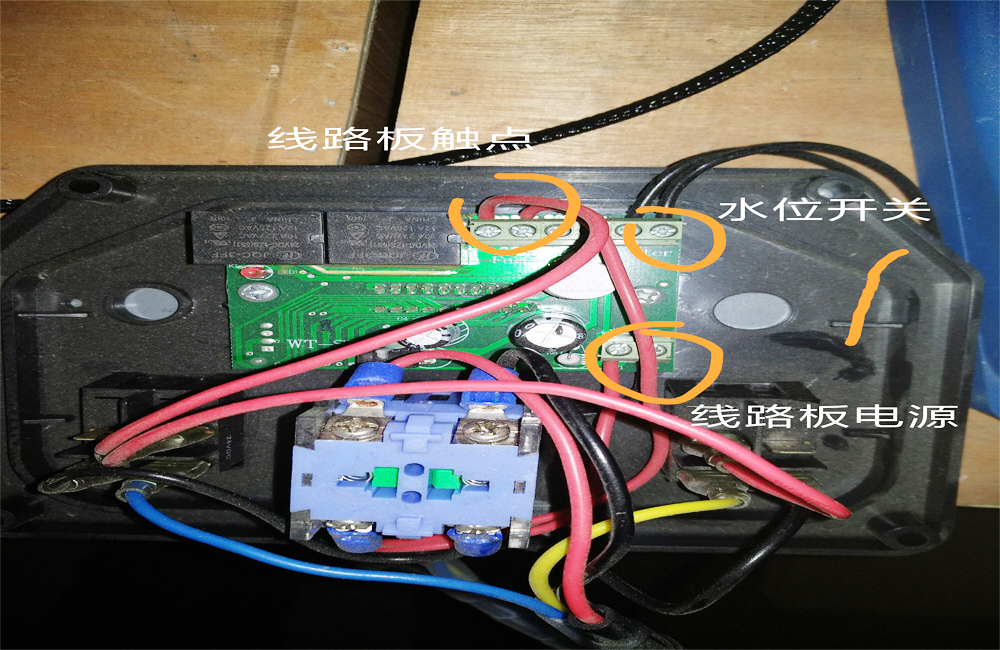

線路板的下方兩根線是電源 的正負進口，分別是從鑰匙過來，電源電壓為24V，正常電壓22-26V區間，低于這個電壓就要檢查電瓶充電是否正常。
線路板上端倆根紅色線是電源輸出和輸入線，其中鑰匙開關過來線電壓為24V,鑰匙開關打開情況下兩根線電壓均為24v，如果沒有電壓顯示，就要檢查鑰匙開關是不是出現了問題。
兩根黑色線是浮子開關輸出線，正常情況下是斷開狀態，污水箱滿以后開關接通，線路板斷開吸水電機電源。
